Структурное остекление фасада
Остекление, при котором каркас фасада спрятан за стеклом: снаружи здание выглядит как единая зеркальная или прозрачная плоскость, разделённая только тонкими швами.
- Структурные и полуструктурные системы
- Тёплое исполнение со стеклопакетами
- Бесплатный замер и подбор решения
- Монтаж под ключ в Москве и Московской области
Структурное остекление выбирают, когда фасад должен выглядеть монолитным: без прижимных планок, крышек и сетки профилей. Стеклопакеты закрепляют на скрытом алюминиевом каркасе с помощью структурного герметика, а между ними остаются узкие швы. Технология требует точной подготовки, поэтому каждый объект мы начинаем с осмотра здания и подбора системы.
Стоимость структурного остекления
Структурные фасады рассчитываются индивидуально: цену определяем после замера, осмотра несущих конструкций и выбора стеклопакетов.
От чего зависит стоимость структурного фасада
- Полностью структурная или полуструктурная система
- Размеры и вес стеклопакетов, раскладка фасада
- Тип стекла: энергосберегающее, солнцезащитное, многослойное
- Количество скрытых открывающихся створок
- Геометрия здания: углы, переломы плоскости, примыкания
- Высота работ и способ монтажа
- Состояние и ровность несущих конструкций
- Цвет и покрытие видимых элементов профиля
Оставьте заявку прямо сейчас и получите замер бесплатно!
*Отправляя заявку, я принимаю Политику обработки персональных данных
Как устроено структурное остекление
Название системы связано со структурным герметиком — специальным силиконовым составом, который соединяет стекло с металлом и воспринимает нагрузки от ветра и собственного веса стеклопакета. Распространённое заблуждение — будто у структурного фасада нет каркаса. На самом деле каркас есть, просто он полностью находится за стеклом.
Из чего состоит система
- Несущий каркас — вертикальные стойки и горизонтальные ригели из алюминиевого профиля, закреплённые к перекрытиям здания.
- Рамки-кассеты — к ним стеклопакет приклеивают структурным герметиком. Склейку выполняют в контролируемых условиях, а не на высоте, после чего готовую кассету навешивают на каркас.
- Стеклопакеты — как правило, с энергосберегающим или солнцезащитным покрытием, которое и создаёт эффект зеркального фасада.
- Наружные швы — узкие зазоры между стёклами заполняют атмосферостойким герметиком, который защищает систему от воды и ветра.
Нагрузку от стекла на каркас передаёт герметик, поэтому особое значение имеют правильный выбор составов, чистота поверхностей и соблюдение технологии склейки. Ошибки на этом этапе позже не исправить косметически — только заменой кассеты.
Требования к зданию
Сплошная стеклянная плоскость беспощадно показывает любые неточности: если кассеты стоят с перепадом в несколько миллиметров, отражение неба и соседних домов на фасаде «ломается». Поэтому каркас выставляют по геодезическим отметкам, а кронштейны крепления позволяют компенсировать неровности перекрытий в трёх направлениях. Перед проектированием проверяют, способны ли торцы плит и колонны воспринять нагрузку от фасада, и не мешают ли выступающие элементы здания — карнизы, балконы, вентиляционные короба — единой плоскости.
Полуструктурное остекление
Компромиссный вариант: стекло крепится герметиком по двум сторонам, а по двум другим — прижимными планками. Снаружи видны только вертикальные или только горизонтальные линии профиля. Это дешевле полностью структурного фасада, проще в обслуживании и даёт архитектору выразительный приём — подчеркнуть высоту здания вертикалями или протяжённость горизонталями.
Структурный, полуструктурный или стоечно-ригельный фасад
Все три системы строятся на алюминиевом каркасе и могут быть тёплыми. Разница — в том, как стекло удерживается и что видно снаружи. Выбор между ними — это баланс между внешним видом, бюджетом и удобством обслуживания, поэтому на этапе эскиза имеет смысл рассчитать два-три варианта одного фасада и сравнить их не только по цене, но и по будущим расходам на эксплуатацию.
| Критерий | Стоечно-ригельный | Полуструктурный | Структурный |
|---|---|---|---|
| Внешний вид | Сетка профилей с крышками | Линии в одном направлении | Сплошное стекло |
| Крепление стекла | Прижимные планки | Планки + герметик | Структурный герметик |
| Замена стекла | Проще всего | Средней сложности | Сложнее, меняется кассета |
| Требования к точности каркаса | Стандартные | Повышенные | Самые высокие |
| Стоимость | Базовая | Выше | Самая высокая из трёх |
Если бюджет ограничен, а фасад всё же хочется сделать современным, полуструктурная система часто оказывается лучшим выбором. Стоечно-ригельный вариант — самый практичный для частных домов и небольших зданий: подробнее о нём и о других системах — на странице фасадное остекление. Для входных зон, атриумов и витрин, где нужна максимальная прозрачность, а не зеркальная плоскость, рассмотрите спайдерное остекление на точечных креплениях.
Где структурное остекление уместно
- Бизнес-центры и офисные здания, для которых фасад — часть имиджа.
- Торговые и выставочные центры, автосалоны.

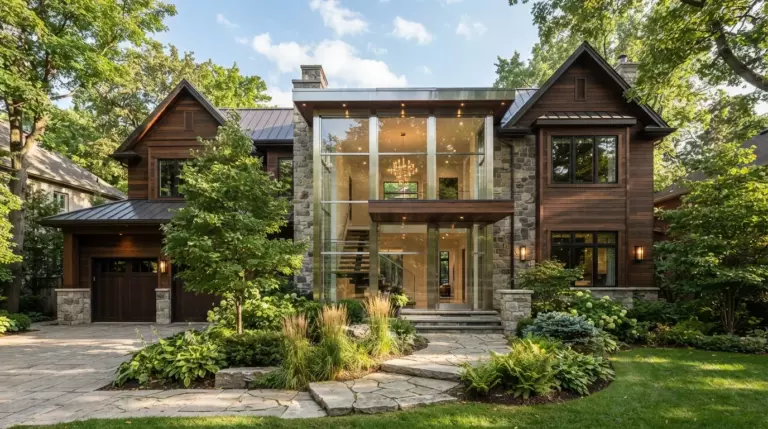

- Современные частные дома с крупными стеклянными плоскостями.
- Реконструкция фасадов, когда старое здание нужно визуально обновить.
Ограничения, о которых стоит знать заранее
Зеркальный эффект работает днём: в тёмное время суток при включённом свете помещения хорошо просматриваются снаружи, поэтому для кабинетов и переговорных стоит предусмотреть жалюзи или рулонные шторы. Отражающее стекло может направлять солнечные блики на соседние здания и дорогу — это учитывают при выборе покрытия. Наконец, мыть и осматривать сплошной фасад без выступов можно только с подъёмной техники или с помощью промышленных альпинистов, и это нужно заложить в бюджет эксплуатации здания.
Стекло, створки и подготовка к монтажу
Какое стекло используют
Структурные фасады почти всегда тёплые, поэтому в кассеты устанавливают стеклопакеты. Наружное стекло обычно имеет солнцезащитное или зеркальное покрытие: оно уменьшает нагрев помещений и создаёт тот самый эффект единой отражающей плоскости. Внутренние стёкла подбирают с энергосберегающим покрытием, а в зонах, где важна безопасность, — многослойные. Толщину и формулу стеклопакета определяют расчётом с учётом размера кассеты и ветровой нагрузки на высоте.
Можно ли открывать окна
Да. В структурных фасадах применяют скрытые створки: снаружи они выглядят так же, как глухие секции, а открываются наружу — верхнеподвесно или параллельно-отставным способом, когда створка выдвигается параллельно плоскости фасада. Это позволяет проветривать помещения, не нарушая облика здания. Количество таких створок закладывают на стадии проекта: добавить их в готовый фасад потом практически невозможно.
Обслуживание
Алюминиевый каркас и стеклопакеты не требуют регулярного ремонта, но наружные герметичные швы и примыкания стоит периодически осматривать. Если какой-то участок шва повреждён, его восстанавливают локально, не трогая соседние кассеты. Скрытые створки нуждаются в такой же регулировке фурнитуры, как и обычные окна. Мойку фасада обычно совмещают с осмотром: так проблемы замечают на ранней стадии.
Межэтажные зоны и примыкания
За сплошным стеклом скрываются торцы перекрытий, инженерные коммуникации и утеплитель. Чтобы снаружи не просвечивали плиты и трубы, в этих зонах ставят непрозрачные стеклянные панели — стекло с эмалевым или плёночным покрытием в цвет фасада, за которым находится утеплённый узел. Межэтажные узлы выполняют с учётом требований пожарной безопасности, которые предъявляются к конкретному зданию, — их определяет проект. Примыкания к стенам, кровле и цоколю герметизируют так, чтобы вода, попавшая за наружный шов, отводилась наружу, а не внутрь помещения.
Подготовка к работам
- Обследование здания: проверяем ровность и прочность перекрытий и колонн, к которым будет крепиться каркас.
- Подбор системы и раскладки, расчёт кассет и стеклопакетов.
- Согласование проектных решений с собственником здания и, при необходимости, с проектировщиком.
- Изготовление каркаса, склейка кассет и заказ стеклопакетов.
- Монтаж каркаса, навеска кассет, герметизация наружных швов и примыканий.
Изменение фасада существующего здания, как правило, требует проектной документации и согласований. Их объём зависит от объекта, поэтому этот вопрос стоит решить с собственником и проектировщиком до заказа конструкций. Подробнее о технологиях монтажа алюминиевых систем — в статье фасадное остекление из алюминиевого профиля, а о том, как сравнить разные системы, — в материале виды фасадного остекления.
Как мы работаем
- ЗаявкаОставляете заявку на сайте или звоните — уточняем задачу и размеры.
- Бесплатный замерМастер приезжает на объект, снимает размеры и подсказывает оптимальное решение.
- Расчёт и договорГотовим смету, согласовываем материалы и сроки, подписываем договор.
- ИзготовлениеПроизводим конструкции на своём производстве, срок — от 7 до 15 дней.
- МонтажУстанавливаем, регулируем и сдаём работу, убираем за собой.
Частые вопросы
Насколько надёжно стекло держится на герметике?
Структурный герметик специально разработан для того, чтобы передавать на каркас ветровую нагрузку и вес стекла. Надёжность обеспечивают правильный расчёт ширины и толщины клеевого шва, подготовка поверхностей и соблюдение технологии склейки в контролируемых условиях. Поэтому кассеты не склеивают на высоте, а готовят заранее и затем навешивают на каркас.
Можно ли сделать структурное остекление тёплым?
Да, большинство структурных фасадов именно тёплые. В кассеты устанавливают стеклопакеты с энергосберегающим стеклом, а каркас выполняют из профиля, рассчитанного на тепловой контур здания. Холодные структурные решения встречаются редко — для неотапливаемых объёмов, например галерей или переходов, обычно выбирают более простые и дешёвые системы.
Как заменить разбитый стеклопакет в структурном фасаде?
Повреждённую кассету демонтируют снаружи, а на её место устанавливают новую, заранее склеенную по тем же размерам. Работа сложнее, чем замена стекла в стоечно-ригельной системе, и обычно требует промышленных альпинистов или подъёмной техники. Поэтому для таких фасадов особенно важно сразу выбрать прочное стекло и предусмотреть доступ для обслуживания.
Чем структурное остекление отличается от полуструктурного?
В структурном стекло со всех четырёх сторон удерживается герметиком, и снаружи профиль не виден. В полуструктурном две стороны крепятся герметиком, а две — прижимными планками, поэтому на фасаде видны вертикальные или горизонтальные линии. Полуструктурный вариант дешевле и проще в обслуживании, а внешне остаётся вполне современным и строгим.
Сколько стоит структурное остекление?
Цена определяется индивидуально, потому что зависит от размеров кассет, формулы стеклопакета, количества скрытых створок, высоты здания и сложности геометрии фасада. Структурная система дороже стоечно-ригельной из-за требований к точности и технологии. Расчёт мы делаем после замера и осмотра несущих конструкций, а при наличии проекта — по чертежам фасада.
Подходит ли структурное остекление для частного дома?
Да, если архитектура дома предполагает большие стеклянные плоскости — например, стеклянный фасад гостиной или эркер. Однако для частного дома чаще выбирают стоечно-ригельную или полуструктурную систему: они дешевле, проще в ремонте и дают похожий визуальный эффект. Подберём оптимальный вариант на замере.
